Winterwarm představuje ACR-sérii: vzduchové clony s jednotkou nepřímého spalování jako topnou jednotkou, která udrží teplý vzduch uvnitř místnosti a studený venku.
Charakteristika ACR vzduchových clon:
• vytváří komfortní teplotu v místnosti • úspora energie • jednoduchá instalace
• ohřívač s nepřímým spalováním jako topná jednotka • moderní design• jednoduchá údržba
Technické údaje ACR- série
| Typ | jednotka | ACR 20 | ACR 28 |
| Jmenovitý tepelný příkon max | kW | 21,5 | 30,0 |
| Jmenovitý tepelný příkon min | kW | 14,5 | 20,5 |
| Maximální tepelný výkon | kW | 19,7 | 27,7 |
| Minimální tepelný výkon | kW | 12,8 | 18,3 |
| Množství ohřátého vzduchu | m3/h | 3.000 | 4.000 |
| Napětí (50Hz) | V | 230 | 230 |
| Elektrická energie | W | 1500 | 1600 |
| Elektrický proud | A | 6,0 | 6,1 |
| Hlučnost (na 5 m) | dB (A) | 51 | 52 |
| Hmotnost | kg | 120 | 140 |
| Spotřeba zemního plynu (G20) | m3/h | 2,3 | 2,8 |
| Spotřeba propan butanu (G31) | kg/h | 1,8 | 2,1 |
| Plynová přípojka | G´´ | 1/2 | ¾ |

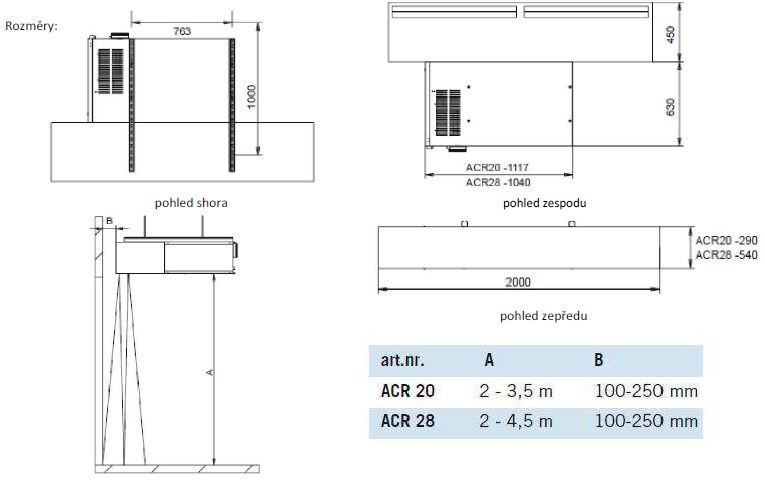

| Minimální výška umístění (spodek clony) | m | 2,0 | 2,0 |
| Maximální výška umístění (spodek clony) | m | 3,5 | 4,5 |
| Maximální délka kouřovodu vertikálně* | m | 9 | 9 |
| Maximální délka kouřovodu horizontálně* | m | 6 | 6 |
*na každé 90° koleno 1,5m méně, na každé 45° koleno 1m méně
Příslušenství ACR- série
| Ovladače (víc info na str. 27- 28): | Objednávkové číslo |
| Multifunkční termostat S na 1 – 8 clon,také použitelný jako 3-krokový vypínač | IX3911 |
| Multifunkční termostat C – hodinový termostat na 1-8 topných jednotek | IX3912 |
| Propojovací panel pro připojení k BMS | IB5902 |
| Vypínač,230V | IK5282 |
| Led – set pro indikaci stavu (červený/zelený) | GA4060 |
| Ukotvovací příslušenství: | |
| Jednotky jsou vybavené profily na vrchu, které umožňují zavěšení na závitové tyče nebo na řetězy. | |

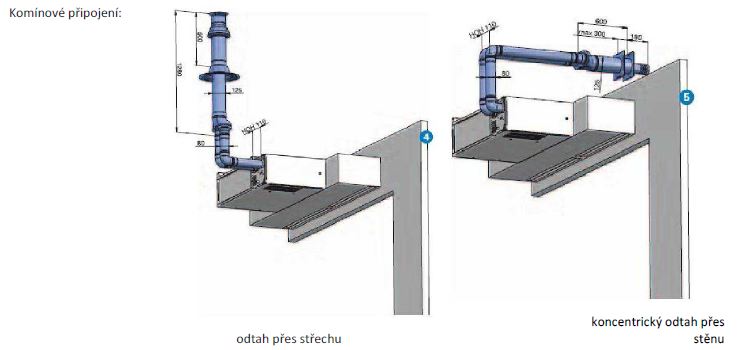

| Komínový materiál (víc info na str. 14) | |
| Odtah přes střechu DDV 80/125 | IA8202 |
| Střešní klapka RP 80/130 | IA8121 |
| Nastavitelná střešní klapka CL 80-130(25°-45°) | IA8124 |
| Koncentrický odtah přes stěnu CT 80/125 | IA8113 |
